Tìm hiểu bản vẽ quả cầu thông gió chi tiết và đầy đủ nhất
Trong các công trình xây dựng, hệ thống thông gió đóng vai trò thiết yếu giúp điều hòa không khí và nâng cao chất lượng môi trường sống. Một trong những thiết bị phổ biến nhất hiện nay là quả cầu thông gió. Tuy nhiên, để đảm bảo thiết bị hoạt động hiệu quả, bản vẽ quả cầu thông gió chính xác là yếu tố then chốt, Sơn Việt sẽ giúp bạn hiểu rõ hơn về bản vẽ này và những lưu ý quan trọng khi thiết kế.

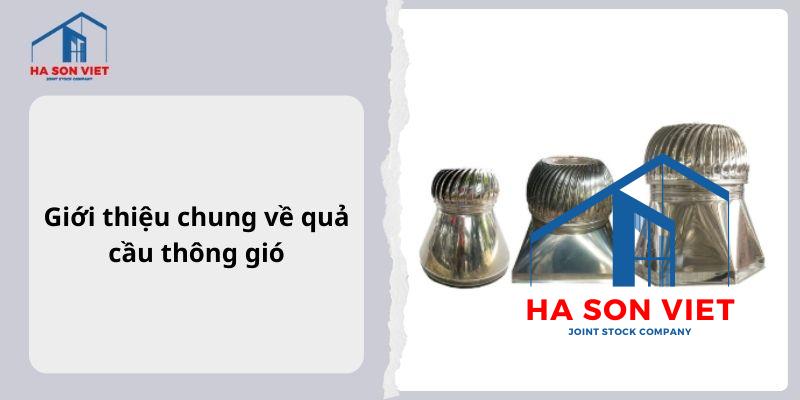

Giới thiệu chung về quả cầu thông gió
Trước khi đi sâu vào bản vẽ, hãy cùng điểm lại những kiến thức cơ bản về quả cầu thông gió.
Khái niệm
Quả cầu thông gió là thiết bị cơ học được lắp đặt trên mái nhà nhằm hút không khí nóng, hơi ẩm hoặc khói bụi ra khỏi bên trong công trình mà không cần sử dụng điện năng. Cơ chế hoạt động của thiết bị dựa vào nguyên lý chênh lệch áp suất và lực đẩy của gió.
Vai trò
- Thoát khí và điều hòa nhiệt độ: Giúp không gian trong nhà luôn thoáng đãng, giảm nhiệt hiệu quả.
- Tiết kiệm năng lượng: Không sử dụng điện, giúp giảm chi phí vận hành.
- Tăng độ bền công trình: Ngăn ngừa ẩm mốc, bảo vệ thiết bị nội thất và kết cấu công trình.
Ứng dụng thực tế
Quả cầu thông gió được ứng dụng rộng rãi trong:
- Nhà ở dân dụng: Thông gió tầng áp mái, khu vực giếng trời, nhà bếp, nhà vệ sinh.
- Công trình công nghiệp: Thông gió nhà xưởng, nhà kho, trang trại chăn nuôi, giúp làm mát, khử mùi và loại bỏ khí độc hại.
- Công trình công cộng: Trường học, bệnh viện, hội trường…

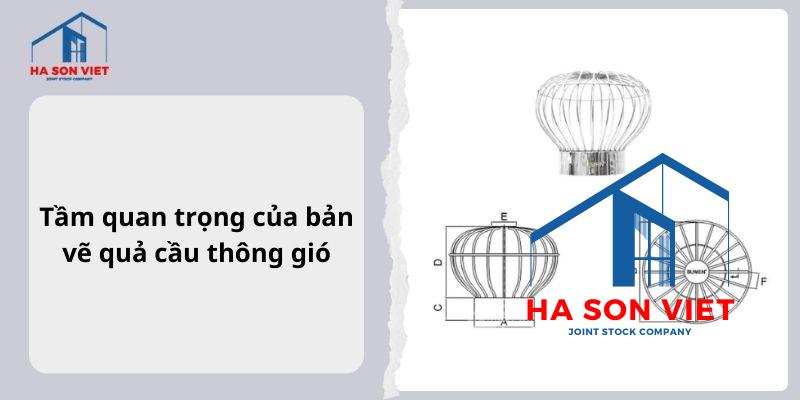

Tầm quan trọng của bản vẽ quả cầu thông gió
Bản vẽ quả cầu thông gió là gì
Bản vẽ quả cầu thông gió là bản thiết kế chi tiết về vị trí lắp đặt, kích thước, hướng gió và các thông số kỹ thuật liên quan. Nó đóng vai trò định hướng cho quá trình thi công và vận hành hiệu quả.
Vì sao cần có bản vẽ trước khi thi công
- Tránh sai sót trong thi công: Giúp các đội thi công nắm rõ vị trí, cách lắp đặt và yêu cầu kỹ thuật.
- Đảm bảo tính thẩm mỹ: Bản vẽ chi tiết giúp thiết bị đồng bộ với thiết kế tổng thể của công trình.
- Tối ưu hiệu suất: Hướng gió, chiều cao và khoảng cách được tính toán kỹ càng để tối đa hiệu quả thông gió.
Ảnh hưởng của bản vẽ chính xác đến hiệu quả thông gió
Một bản vẽ chính xác và chi tiết có ảnh hưởng trực tiếp đến hiệu quả hoạt động của quả cầu thông gió:
- Kích thước chuẩn: Bản vẽ đảm bảo đường kính cổ cầu, kích thước tuabin, giúp đạt được hiệu quả hút gió mong muốn.
- Thiết kế khí động học: Bản vẽ chi tiết hình dạng và góc nghiêng của lá cánh giúp tối ưu hóa khả năng đón gió và tạo lực quay, tăng hiệu suất hoạt động.
- Vật liệu phù hợp: Chỉ định rõ vật liệu và loại bạc đạn đảm bảo quả cầu hoạt động bền bỉ, không bị kẹt hay hư hỏng sớm.
- Lắp đặt đúng vị trí: Bản vẽ xác định vị trí lắp đặt tối ưu trên mái để đón gió tốt nhất và thuận lợi cho quá trình đối lưu.
- Chống thấm hiệu quả: Chi tiết thiết kế chân đế và hướng dẫn chống thấm trong bản vẽ giúp ngăn ngừa tuyệt đối nguy cơ rò rỉ nước mưa.
Các thành phần cơ bản trong bản vẽ quả cầu thông gió
Một bản vẽ kỹ thuật đầy đủ của quả cầu thông gió bao gồm các yếu tố cốt lõi:
- Các hình biểu diễn chính: Bao gồm hình chiếu tổng thể từ nhiều góc nhìn (đứng, bằng, cạnh), hình cắt để thấy cấu tạo bên trong, và hình trích để làm rõ các chi tiết phức tạp hoặc mối ghép quan trọng.
- Kích thước chi tiết: Ghi đầy đủ tất cả các thông số kích thước cần thiết cho việc chế tạo và lắp ráp, từ kích thước tổng thể đến chi tiết từng bộ phận và độ dày vật liệu.
- Thông tin kỹ thuật: Các ghi chú, yêu cầu cụ thể về vật liệu (chủng loại, tiêu chuẩn), loại bạc đạn, yêu cầu về gia công, xử lý bề mặt, và các tiêu chuẩn cần tuân thủ.
- Thông tin quản lý: Khung tên chứa thông tin về dự án, tỷ lệ, người thực hiện, ngày tháng… và Bảng kê vật liệu liệt kê tất cả các bộ phận cấu thành.
Quy trình thiết kế bản vẽ quả cầu thông gió chuẩn
Khảo sát thực tế công trình:
- Diện tích mái
- Hướng gió chủ đạo
- Mật độ sử dụng
Lập phương án thiết kế:
- Tính toán số lượng quả cầu cần thiết
- Xác định vị trí phân bổ đều
Phác thảo sơ đồ vị trí:
- Đảm bảo sự cân đối giữa các điểm lắp đặt
- Tránh chướng ngại vật như ống khói, giàn đỡ
Triển khai bản vẽ chi tiết:
- Dùng phần mềm CAD, SketchUp, hoặc Revit
- Ghi chú đầy đủ các thông số và hướng dẫn
Thẩm định và chỉnh sửa:
- Kiểm tra kỹ thuật, thẩm mỹ
- Chỉnh sửa trước khi chuyển sang giai đoạn thi công

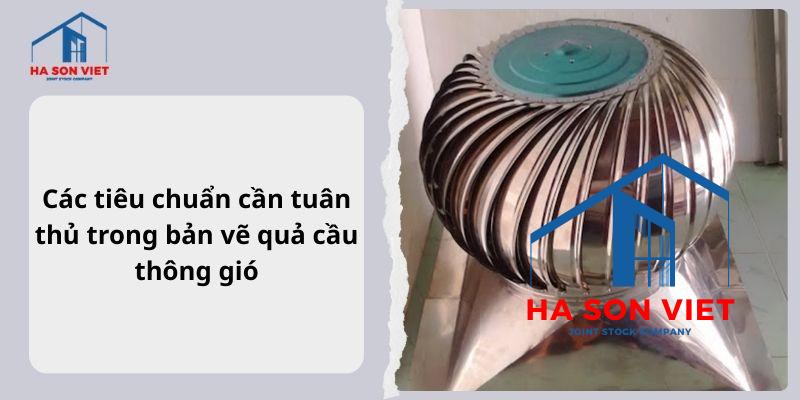

Các tiêu chuẩn cần tuân thủ trong bản vẽ quả cầu thông gió
- Tiêu chuẩn kỹ thuật về kích thước: Phù hợp với diện tích và nhu cầu thông gió của từng công trình.
- Tiêu chuẩn xây dựng TCVN: Phải tuân thủ các quy định về kết cấu, độ dốc mái, chống thấm.
- Tiêu chuẩn an toàn thi công: Vị trí lắp đặt không gây nguy hiểm cho công nhân và người sử dụng.
- Tiêu chuẩn môi trường: Không gây tiếng ồn vượt mức cho phép, không ảnh hưởng đến môi trường xung quanh.
Các lỗi thường gặp trong bản vẽ quả cầu thông gió
Không tính hướng gió thực tế:
- Dẫn đến thông gió kém hiệu quả
- Giải pháp: khảo sát kỹ lưỡng trước khi thiết kế
Sai lệch kích thước lắp đặt:
- Gây khó khăn cho thi công
- Giải pháp: kiểm tra kích thước thực tế tại công trình
Phân bố không đều:
- Làm mất cân bằng lưu lượng gió
- Giải pháp: sử dụng phần mềm tính toán chuyên nghiệp
Thiếu chú thích trong bản vẽ:
- Gây nhầm lẫn cho đội thi công
- Giải pháp: chú thích đầy đủ, rõ ràng và sử dụng ký hiệu phổ biến
Dịch vụ thiết kế và tư vấn bản vẽ quả cầu thông gió chuyên nghiệp
Nếu bạn không chuyên về kỹ thuật, nên tìm đến các đơn vị có kinh nghiệm trong lĩnh vực thiết kế hệ thống thông gió để:
- Tư vấn số lượng, vị trí lắp đặt tối ưu
- Cung cấp bản vẽ kỹ thuật chi tiết
- Hỗ trợ thi công đúng chuẩn
- Đảm bảo hệ thống hoạt động ổn định lâu dài
Một số tiêu chí lựa chọn đơn vị thiết kế
- Có kinh nghiệm thực tế và hồ sơ công trình rõ ràng
- Sử dụng phần mềm hiện đại
- Đội ngũ kỹ sư chuyên môn cao
- Có dịch vụ bảo trì sau thi công
Kết luận
Bản vẽ quả cầu thông gió là yếu tố không thể thiếu nếu bạn muốn hệ thống thông gió hoạt động hiệu quả, bền vững và thẩm mỹ. Một bản vẽ chi tiết, chính xác không chỉ giúp thi công thuận lợi mà còn đảm bảo tối ưu chi phí và hiệu quả sử dụng lâu dài. Đừng bỏ qua bước thiết kế bản vẽ – nền tảng của một hệ thống thông gió thành công.
